Já faz algum tempo que escrevemos um artigo falando sobre os principais fatores que influenciam no rendimento da bomba de calor.
Naquela ocasião deixamos bem claro que é importantíssimo contar com uma empresa especializada em bomba de calor para trabalhar com seu equipamento.
Já falamos também, de maneira bem superficial, em um outro texto, sobre as principais marcas de bomba de calor e se você ainda não viu, escrevemos também a respeito do consumo de energia destes aquecedores de piscina.
Hoje vamos falar um pouco a respeito da instalação do trocador de calor.
Este que é um dos serviços mais delicados no setor de piscinas, afinal de contas, são vários os fatores que influenciam o rendimento da bomba de calor e é necessário certo know-how para trabalhar com ela.
Vamos falar inicialmente para você que não sabe bem o que é uma bomba de calor. Assim você se situa e consegue acompanhar o texto sem problemas…
Bomba de calor
Conhecido também como trocador de calor, é um equipamento utilizado no aquecimento de piscinas.
A bomba de calor, por definição, utiliza um ciclo de compressão, condensação e evaporação de um determinado fluido refrigerante, sendo esta evaporação realizada através do calor retirado do ambiente onde ele é instalado.
Trocadores de calor são equipamentos elétricos e consideravelmente pesados.
Sua utilização no aquecimento de piscinas é comum em todo o país.
O ciclo citado é na verdade o ciclo de um sistema de refrigeração, assim como o da sua geladeira, porém no caso do trocador de calor ele aproveita o calor do ar que a geladeira despreza (e despreza o ar frio que a geladeira utiliza para resfriar seu interior).
Ficou confuso? Sem problemas, a gente explica!
Ao lado está uma foto onde você pode ver a grade preta da geladeira, que em geral fica quente quando ela está ligada.
Esta grade preta é chamada de evaporador e também está presente no trocador de calor!
O que acontece é que na geladeira este componente é utilizado para dissipar o calor que foi retirado da geladeira.
Já no trocador de calor, o evaporador é utilizado em conjunto com um ventilador para captar o calor do ar.
É como se a bomba de calor fosse uma geladeira com funcionamento inverso!
Na foto abaixo você pode ver o evaporador da bomba de calor por dentro: o componente aletado cor de cobre.
Onde instalar a bomba de calor
Agora que todo mundo já sabe o que é uma bomba de calor, vamos então falar com todo mundo.
Afinal, onde instalar este trocador de calor para que ele consiga o total de sua eficiência no aquecimento da piscina?
1Bom, o primeiro ponto que é importante citar é a presença de paredes, lajes e outras coisas que obstruam o fluxo de ar próximo do trocador.
Como é um equipamento que realiza troca de calor com o ar ambiente, ele possui um ventilador que expulsa o ar gelado para realizar este processo.
Caso seja instalado debaixo de uma laje, por exemplo, o ar gelado expulsado pra cima vai bater na laje e voltar a entrar na bomba de calor, que por sua vez precisa de ar quente.
Não é difícil perceber que uma laje certamente reduzirá bastante a eficiência do equipamento.
2O segundo ponto que eu gostaria de citar é a presença de plantas nos arredores do trocador.
O evaporador, como mostrado na figura, é composto por uma série de tubos de passagem de gás e estes tubos atravessam uma série de aletas de alumínio.
Entre estas aletas está o caminho do ar para dentro do equipamento.
Então se houver excesso de plantas perto do trocador de calor, estas aletas serão rapidamente obstruídas por folhas, terra e poeira o que acarretará na redução do rendimento do aquecimento da piscina.
3O terceiro fator que eu gostaria de lembrar é o seguinte: o trocador DEVE SER INSTALADO SOB O SOL!!!
Sim! Ele deve ficar “no tempo”!!!
Muita gente nos pergunta se o aquecedor da piscina pode tomar chuva e eis a resposta: ELE DEVE FICAR NO TEMPO! Sim! Tomar sol e chuva!
É um pré-requisito para o bom funcionamento do equipamento a incidência direta de sol sobre ele!
A quantidade de sol que o trocador de calor toma por dia está diretamente relacionada com a eficiência do equipamento no aquecimento da piscina.

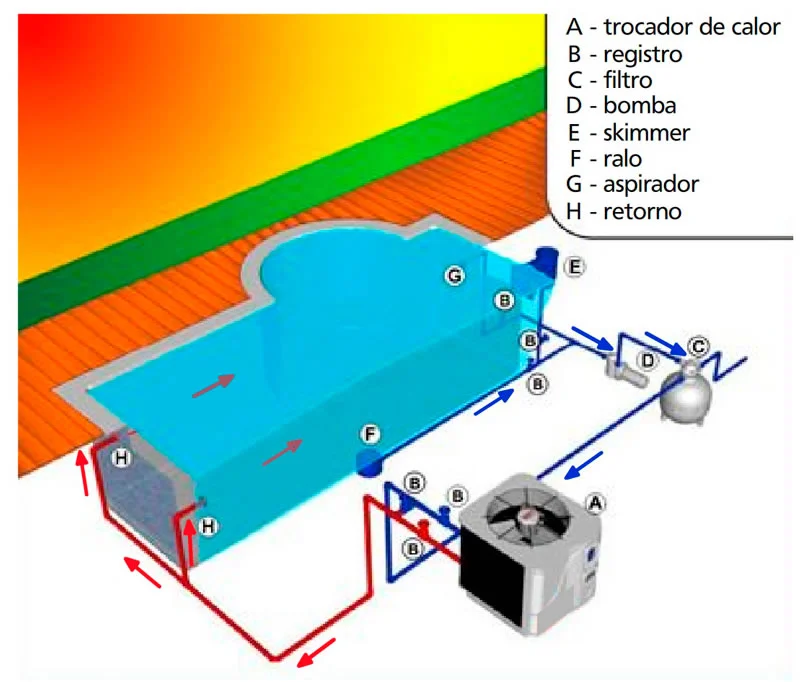

Esquema de instalação do trocador de calor
Pra finalizar, vou colocar aqui um esquema de instalação genérico de uma bomba de calor.
Devemos ainda lembrar de manter um distância mínima de 1,2 m entre a saída do ventilador e qualquer obstáculo para não cairmos no item 1 onde falamos das lajes e etc.
Deixar 0,5 m entre o evaporador e qualquer obstáculo ainda para não cairmos no item um, que diz respeito às paredes.
Deixar no mínimo 1,0 m entre um trocador de calor e outro caso sua piscina necessite de dois ou mais trocadores de calor.
É importante também apoiar a bomba de calor em uma base plana para drenar o condensador e manter o nível do óleo do compressor na posição certa e em piscinas maiores é fundamental a elaboração de um projeto de aquecimento detalhado para que o sistema produza toda energia para o qual ele foi projetado.
Local de instalação da bomba de calor
Esses são os principais pontos que devem ser observados na hora de escolher o lugar para instalar o trocador de calor para sua piscina.
Se você ainda não leu, não deixe de ler nosso texto onde falamos sobre outros fatores que contribuem para o bom funcionamento das bombas de calor.
Leia também nosso texto onde falamos sobre os principais defeitos das bombas de calor.
Para não ter que se preocupar com nada disso quando for fazer a instalação do trocador de calor em sua piscina, conte com uma empresa especializada!
Em Minas Gerais nós recomendamos a Sistema Manutenções Ltda.
Para sanar qualquer dúvida que tenha ficado você pode utilizar o campo de comentários logo abaixo para iniciar a conversa!
Bom dia, quero instalar o trocador de calor no telhado da minha casa ! Pé direito 7 metros, junto das condensadoras de A/C, assim, aproveito o AR QUENTE, delas e ao mesmo tempo deixo o Trocador com alta incidência solar e longe de plantas ! quero utilizar uma bomba independente só para ele e painel remoto (a distancia). Tudo isso que falei é possível !
É sim, Gilberto. Perfeitamente possível. Só precisa de um bom profissional para fazer.
Como poderíamos fazer um tratamento acústico em bombas de calor?
Não conheço nenhuma solução definitiva, Sabrina. O ideal é procurar um local melhor e, independente do local, escolher o modelo que faz o menor ruído possível.
Boa noite !
Estou em processo de construção de uma piscina , após pesquisar bastante sobre as opções de aquecedores achei bem interessante a opção de troca de calor . Minha dúvida é a seguinte: o aparelho “troca de calor” pode ficar instalado encima da casa ? local mais indicado pela incidência do sol.
Olá Josenildo! Pode sim mas é preciso avaliar com cautela pois cada equipamento funciona de uma forma e possui sensores diferentes. Alguns contam com sensor de pressão que, quando instalado muito acima do nível da água pode ter dificuldades para ser acionado. Entre em contato com uma empresa especializada em trocador de calor a para verificar esses detalhes, ok?
Excelente matéria! Já estou bolando colocar o meu no “lugar certo”
Obrigado, Humberto! É isso aí, mãos à obra!
gostaria de saber se posso instalar esse trocador junto com as placas solares para economizar energia eletrica e ai os 2 irao funcionar ao mesmo tempo
Pode sim, Sílvio. O trocador de calor é um excelente sistema auxiliar de aquecimento.
Amigo bom dia! Tenho interesse em
Instalar um trocador de calor junto a aquecimento solar… tenho um sótão com mais de 2,5m de altura (Pe direito) e que comporta já 4 máquinas de ar condicionado e que aquecem o mesmo apesar da atra ser bem grande. Poderia instalar o trocador sob este sótão aproveitando que o mesmo sempre tem uma temperatura muito acima da parte externa da casa…??? E desta forma aumentar a eficiência do trocador de calor?
Instalado em local quente ele realmente tem uma performance excelente, Rodrigo. A questão é que o local precisa de uma saída para o ar gelado que o trocador de calor produz e também de uma forma de lidar com a água que condensa no seu evaporador. Se houver solução para estes dois pontos, o sótão pode ser uma excelente ideia!
Qualquer dúvida que permanecer, fale com a gente! E considere apoiar nosso financiamento coletivo! 😀
Queria saber qual e o procedimento para limpeza do filtro já que quem comanda a bomba e o trocador e se colocar para limpar o filtro não chega água no trocador e isso pode gerar avaliado.
A limpeza do filtro, ou a retrolavagem, pode ser feita normalmente, Jeandro. Dê uma lida no nosso texto onde explicamos passo a passo: Como retrolavar o filtro da piscina. A presença do trocador de calor não influencia em absolutamente nada neste processo, ok? Qualquer dúvida que permanecer, fale com a gente! E considere apoiar nosso financiamento coletivo! 😀
